系統組成：

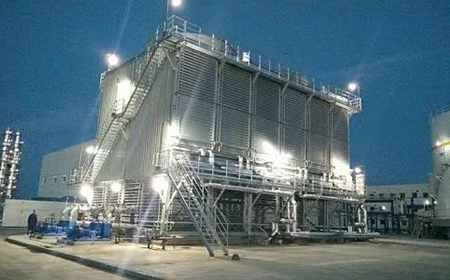

噴霧降溫型循環水空冷系統，由不銹鋼管散熱器、百葉窗、循環水系統、膨脹水箱、噴霧冷卻系統、風機組等組成。塔外垂直布置空冷散熱器，依靠空氣冷卻循環水，但在環境溫度高時，在散熱器外表面噴水霧輔助降溫。

主要特點：

1、耗水量小

全年僅在夏季高溫短時噴霧降溫，全年節水率超過95%，節水效果顯著。

2、維護方便

散熱器在塔外豎直布置，僅由空冷散熱器、風機系統、閉式循環水管道系統組成，維護設備少，并無需進行噴淋水質管理，運行維護簡單方便，運行維護費用少。

3、循環水系統運行費用低

循環水系統為閉式系統，循環水泵揚程低、功耗小。

4、雙流程逆向交叉流結構

雙流程逆向交叉流結構式設計，使空冷散熱器總傳熱系數高于單流程交叉流布置方式，總傳熱面積可降低約20%。

5、背靠背布置、占地小

采用單側進風、背靠背布置，減少占地面積，同時熱風回流影響小。

6、適用性

適合用于循環水出水溫度較高（38℃以上）的場合。

系統組成：

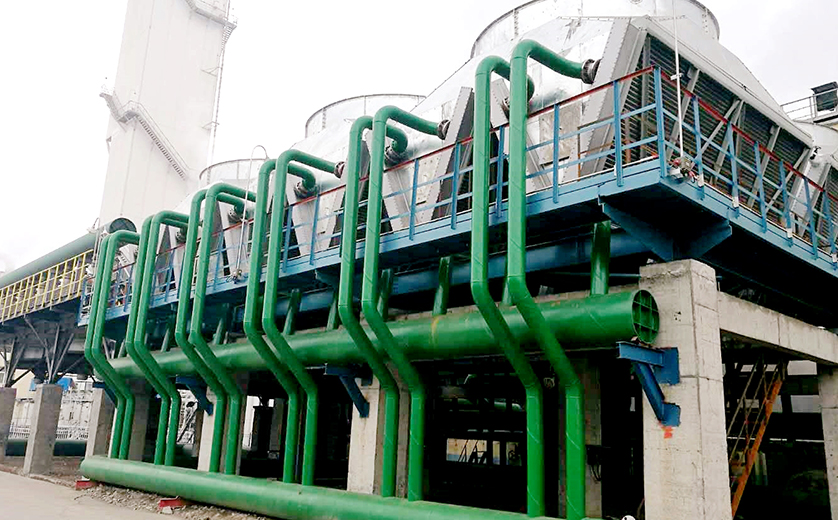

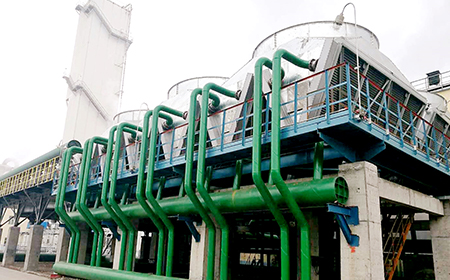

V型分離式節水消霧系統由翅片管束、循環水管路、風機組等組成。V型空冷器與機力通風水冷塔分開獨立布置，通過循環水管路連接。冬季循環水僅通過V型空冷器冷卻，無水汽蒸發；春秋季循環水先通過V型空冷器冷卻，再進入機力通風水冷塔冷卻， 水汽蒸發量較少；夏季高溫時采用機力通風水冷塔冷卻。

主要特點：

1、模塊化、安裝簡便

V型空冷器采用自支撐結構、模塊化設計，安裝簡便、快捷。

2、維護方便

管束水平布置，可拆卸蓋板式管箱，便于管束內部清洗維護。

3、全年節水率高

循環水冬季僅通過V型空冷器冷卻，無水汽蒸發；春秋季循環水先通過V型空冷器冷卻，機力通風水水冷塔冷卻部分負荷，水耗低，全年節水率達到60%。

4、防凍性能好

采用特殊防凍設計，冬季運行無需設置百葉窗，防凍安全可靠。

5、分離式布置

V型空冷器與機力通風水冷塔分開獨立布置，可根據場地特點，見縫插針，靈活布置，如占地緊張，V型空冷器可在道路上架空布置。

6、適用性

適用于水冷塔節水改造。

工作原理

干濕聯合消霧冷卻塔消霧裝置主要由干冷段換熱元件、濕冷段換熱元件、干冷段進風電動百葉窗、濕冷段進風電動百葉窗及管路等幾部分組成。

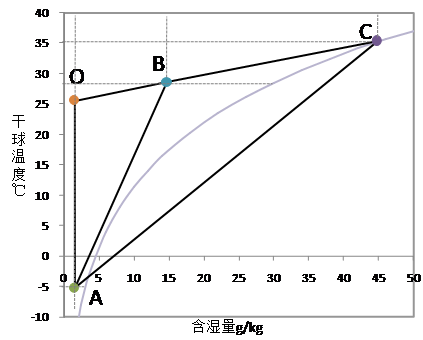

循環水進入干冷段換熱元件內冷卻后進入濕冷段噴淋層噴淋冷卻。在濕段部分與冷卻水對流換熱后的高溫高濕空氣（狀態點C）與干段部分經加熱后的干熱空氣混合，到達狀態B后排出，混合線（BA線）與飽和線不相交，實現了消霧。

1.開式干濕聯合節水消霧塔

系統組成：

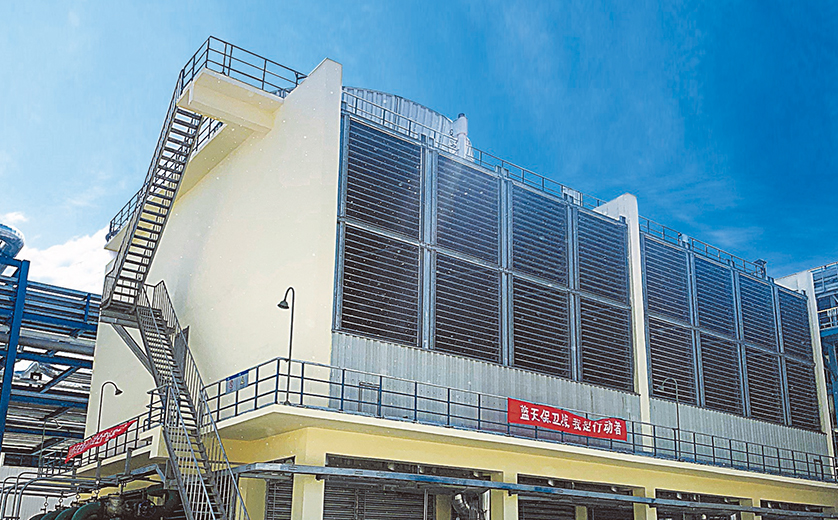

開式干濕聯合節水消霧塔由干冷段翅片管束、干冷段百葉窗、濕冷段填料、噴嘴、濕冷段百葉窗、管路、風機組等組成。循環水進入干冷段換熱管束內冷卻后進入濕冷段噴淋層噴淋冷卻。

主要特點：

1、布置靈活

濕冷段按機力冷卻塔常規布置，干冷段換熱管束布置在塔體上部兩側（塔體外），布置簡便、靈活。

2、節水消霧能力強

干冷段換熱管束采用高效翅片型換熱管，布置在塔體兩側，可通過高度及布置型式調整進行面積擴展。

基本型消霧塔，占地較小，可滿足5℃以上消霧需求，年節水率可達15%。

節水型消霧塔，可實現全年全溫度段消霧，年節水率超過30%。

3、風機功耗低

翅片管與濕冷段風側并聯，通風阻力小，與常規水冷塔比不增加風阻，風機功率并不增加。相比冷凝模塊式消霧塔，風機功率低30%。

4、檢修維護方便

干冷管束垂直布置在塔兩側，塔上設置干冷管束檢修平臺，方便日常檢修維護。

翅片管外表面臟污可用高壓水清洗，根據我方清洗試驗及實際工程經驗，在5~6MPa壓力下清洗可使散熱器恢復到出廠狀態的清潔度，且不會對散熱器造成損壞。

5、冬季防凍措施可靠

翅片式管束采用三級防凍保護，通過風機降頻、關閉百葉窗以及泄水保護成熟的防凍控制策略可確保翅片管不凍結，冬季濕冷段百葉窗關閉后，環境冷風不會進入塔內，從而避免填料凍結。

2.閉式干濕聯合節水消霧塔

系統組成：

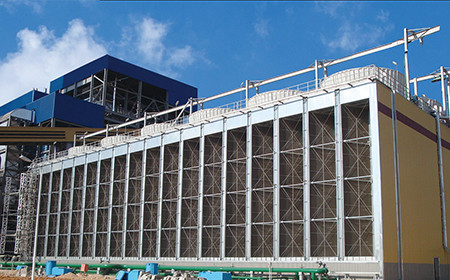

閉式干濕聯合節水消霧塔由干冷段翅片管束、干冷段百葉窗、蒸發冷卻盤管、噴淋系統、蒸發段百葉窗、管路、風機組等組成。循環水進入干冷段換熱管束內冷卻后進入蒸發冷卻盤管內冷卻， 采用獨立噴淋系統對蒸發冷卻盤管外表面噴淋冷卻循環水。

主要特點：

1、布置靈活

干冷段換熱管束布置在塔體上部兩側（塔體外），可通過高度及布置型式調整進行面積擴展，適用于不同干冷點溫度設計需求。

2、節水率高

設計干冷點溫度以上，且當出水溫度高于限定溫度時，對蒸發冷盤管噴水；設計干冷點溫度以下運行時，無需噴水，干濕兩段均為干空冷，不消耗水，年節水率超過75%。

3、抗腐蝕能力強

翅片管與濕冷段風側并聯，通風阻力小，與常規水冷塔比不增加風阻，風機功率并不增加。相比冷凝模塊式消霧塔，風機功率低30%。

4、風機功耗低

翅片管與蒸發段風側并聯，通風阻力小，風機電機功耗低。

5、檢修維護方便

干冷管束垂直布置在塔兩側，塔上設置干冷管束檢修平臺，方便日常檢修維護。

6、冬季防凍措施可靠

翅片式管束采用三級防凍保護，通過風機降頻、關閉百葉窗以及泄水保護成熟的防凍控制策略可確保翅片管不凍結。冬季蒸發冷卻盤管不需噴淋冷卻，避免冬季盤管外結冰。
